مقایسه ۵ نوع شیر صنعتی پرکاربرد: از شیر کشویی تا شیر پروانهای + کاربردها
در سیستمهای لولهکشی صنعتی، انتخاب نوع شیر برای کنترل جریان سیال نقش حیاتی دارد. با توجه به تنوع شیرآلات صنعتی، شناخت ویژگیها و کاربردهای هر نوع شیر به شما کمک میکند بهترین انتخاب را داشته باشید. در این مقاله به مقایسه ۵ شیر صنعتی پرکاربرد میپردازیم.

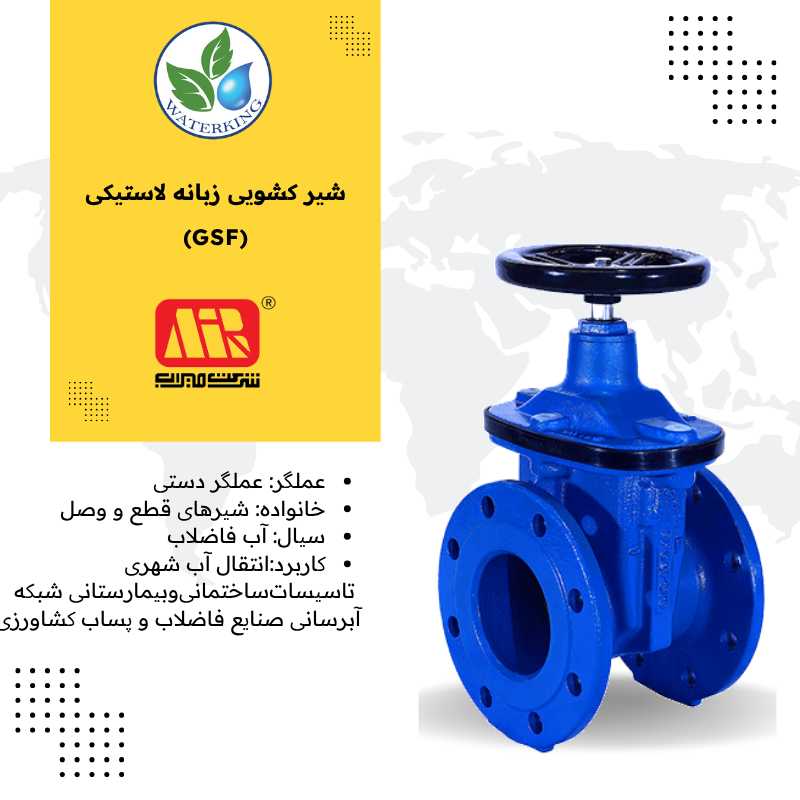

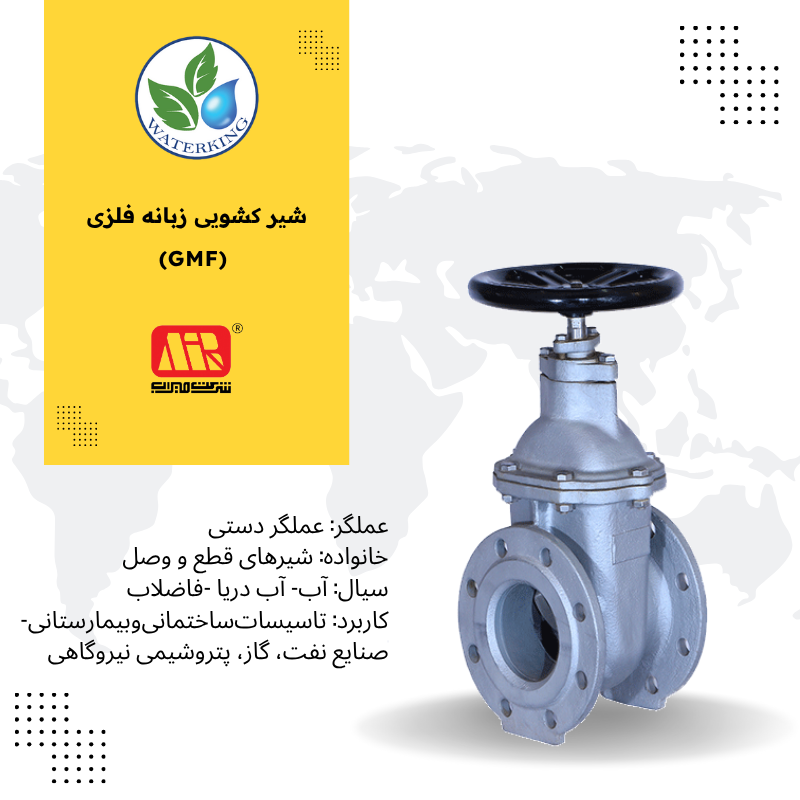

۱. شیر کشویی (Gate Valve)
|
عملکرد
- شیر دروازهای برای قطع و وصل کامل جریان سیال طراحی شده و معمولاً در خطوط لولهای که جریان بدون وقفه نیاز است، استفاده میشود. این شیر با حرکت یک گیت مسیر جریان را باز یا بسته میکند و به همین دلیل افت فشار کمی ایجاد میکند.
مزایا
- مقاومت بسیار کم در برابر جریان، مناسب خطوط طولانی و مستقیم
- مناسب برای فشارهای بالا و دماهای مختلف
- طول عمر بالا در شرایط کاری استاندارد
معایب
- قابلیت تنظیم جریان محدود است و برای کنترل دقیق مناسب نیست
- سرعت عملکرد پایین به دلیل حرکت پیچ و مهرهای
کاربردهای صنعتی
- صنایع نفت و گاز: خطوط انتقال نفت خام و گاز طبیعی
- صنایع پتروشیمی: کنترل جریان مواد شیمیایی غیرخورنده
- آب و فاضلاب: خطوط اصلی آبرسانی و تصفیه آب
نکات فنی
- جنس بدنه باید با نوع سیال سازگار باشد (چدن، فولاد کربنی، استنلس استیل)
- سایز شیر بر اساس ظرفیت جریان و قطر لوله انتخاب میشود

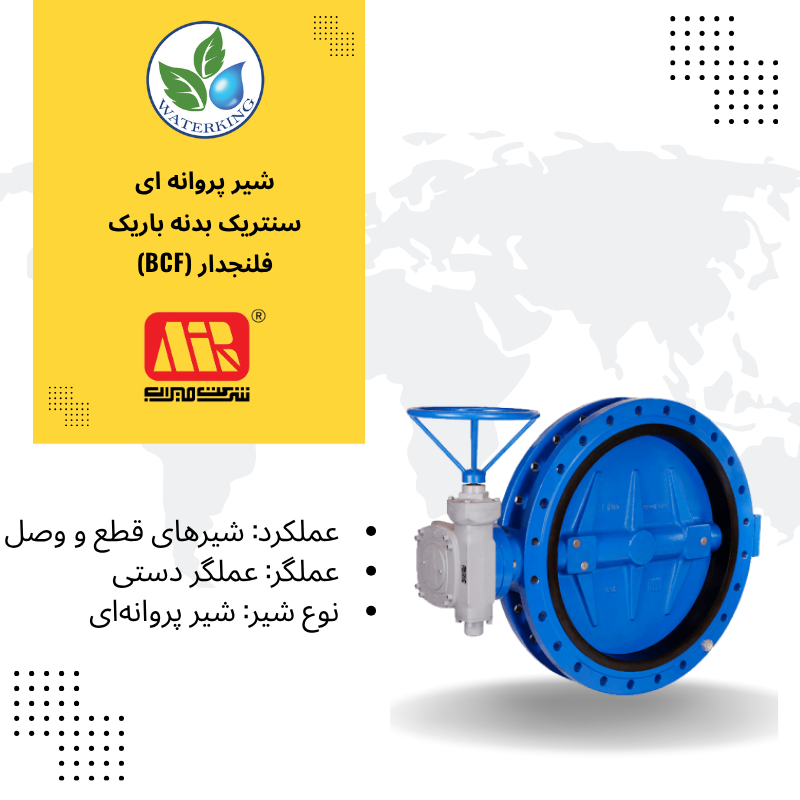

۲. شیر پروانهای (Butterfly Valve)
|
عملکرد
شیر پروانهای برای قطع، وصل و تنظیم جریان سیال استفاده میشود و دیسک فلزی آن با چرخش ۹۰ درجه جریان را کنترل میکند.
مزایا
- سبک و کم حجم، مناسب برای نصب در فضاهای محدود
- قیمت مقرونبهصرفه نسبت به سایر شیرها
- مناسب برای جریانهای با افت فشار کم
معایب
- محدودیت در دما و فشار بالا
- در شرایط جریانهای خورنده یا اسیدی نیاز به مواد مقاوم ویژه دارد
کاربردهای صنعتی
- آب و فاضلاب: کنترل جریان آب در شبکههای شهری و تصفیهخانهها
- صنایع غذایی: خطوط انتقال مایعات و نوشیدنیها
- تهویه مطبوع و HVAC: کنترل جریان هوا و آب سرد/گرم
نکات فنی
- جنس دیسک و نشیمنگاه باید با نوع سیال سازگار باشد (مثلاً دیسک استنلس استیل و نشیمنگاه EPDM)
- سایز و فشار کاری شیر پروانهای باید مطابق استاندارد PN10-PN16 باشد
۳.شیر سوزنی (Needle Valve) / شیر گلوب (Globe Valve
|
عملکرد
شیر توپی برای قطع و وصل سریع جریان طراحی شده و با چرخش ۹۰ درجه دسته شیر، جریان سیال باز یا بسته میشود.
مزایا
- آببندی عالی و بدون نشتی
- عملکرد سریع و آسان
- عمر طولانی و مقاومت در برابر خوردگی
معایب
- مناسب برای تنظیم دقیق جریان نیست
- در سایزهای بسیار بزرگ نیاز به عملگر پنوماتیک یا هیدرولیک دارد
کاربردهای صنعتی
- صنایع شیمیایی و دارویی: خطوط انتقال مایعات و مواد شیمیایی
- نفت و گاز: خطوط انتقال سوخت و گاز
- تجهیزات فرآیندی: خطوط CIP و سیستمهای پر فشار
نکات فنی
- انتخاب جنس بدنه و توپ (Ball) باید مطابق با سیال باشد
- شیر توپی معمولاً برای کلاس فشار 150 تا 300 LB مناسب است

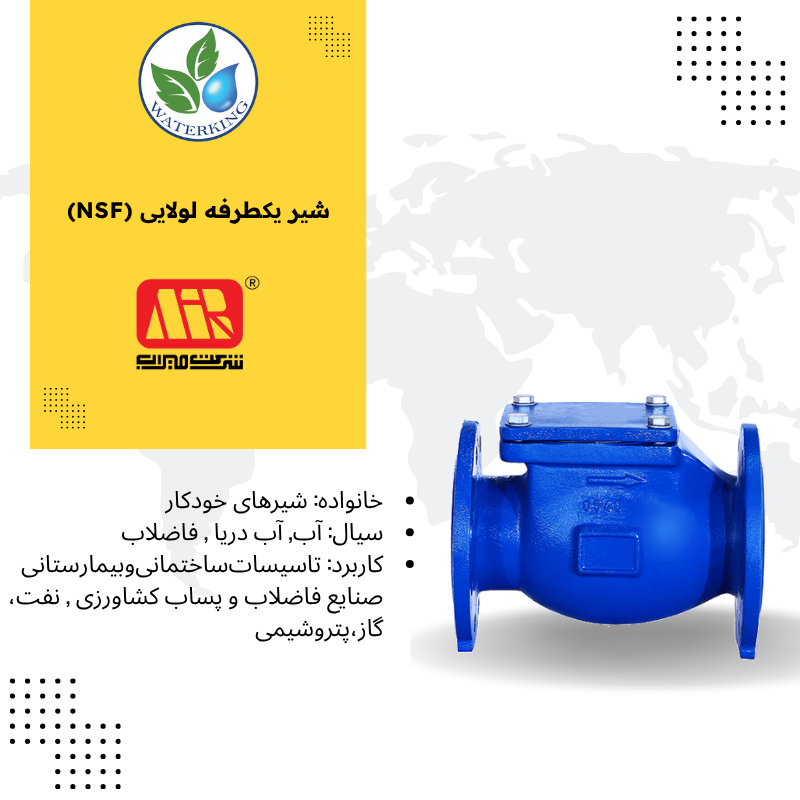

۴. شیر یکطرفه (Check Valve)
|
عملکرد
شیر یکطرفه برای جلوگیری از بازگشت جریان (Backflow) طراحی شده و در صورت بازگشت جریان، خودکار بسته میشود.
مزایا
- عملکرد ساده و بدون نیاز به عملگر خارجی
- جلوگیری از آسیب به پمپها و تجهیزات حساس
معایب
- جریان فقط در یک جهت مجاز است
- نیاز به بررسی دورهای برای جلوگیری از گرفتگی
کاربردهای صنعتی
- خطوط پمپاژ و انتقال آب
- صنایع نفت و پتروشیمی
- نیروگاهها و صنایع فرآیندی
نکات فنی
- سایز و فشار شیر یکطرفه باید متناسب با خط لوله باشد
- انتخاب نوع Swing Check یا Lift Check بر اساس سرعت جریان و موقعیت نصب انجام میشود
۵. شیر کنترل (Control Valve)
|
عملکرد
شیر کنترل برای تنظیم دقیق دبی، فشار یا سطح سیال طراحی شده و امکان اتوماسیون خطوط فرآیندی را فراهم میکند.
مزایا
- دقت بالا در کنترل جریان و فشار
- امکان اتصال به سیستم اتوماسیون و کنترل آنلاین
- مناسب برای فرآیندهای حساس و پیچیده
معایب
- قیمت بالاتر نسبت به شیرهای ساده
- نیاز به ابزار دقیق و نگهداری دورهای
کاربردهای صنعتی
- نیروگاهها: کنترل جریان بخار، آب و سوخت
- صنایع فرآیندی: صنایع شیمیایی، پتروشیمی و دارویی
- سیستمهای HVAC و تهویه صنعتی
نکات فنی
- انتخاب عملگر و نوع شیر باید مطابق با فشار، دما و نوع سیال باشد
- سایز شیر کنترل بر اساس ظرفیت جریان و دبی فرآیند مشخص میشود
جدول مقایسهای خلاصه:
| | نوع شیر | کاربرد اصلی | مزایا | معایب |
| شیر کشویی | قطع و وصل کامل | مقاومت کم در جریان | عدم تنظیم جریان |
| شیر پروانهای | قطع و وصل + تنظیم | قیمت مناسب | محدودیت دما/فشار |
| شیر گلوب | تنظیم دقیق جریان | تنظیم بسیار دقیق، مقاومت بالا در برابر فشار | عدم تنظیم جریان/ سرعت عمل پایین |
| شیر یکطرفه | جلوگیری از بازگشت | ساده و خودکار | محدودیت جهت جریان |
| شیر کنترل | تنظیم دقیق | دقت بالا + اتوماسیون | هزینه بالا |
جدول مقایسهای خلاصه محصولات میراب:
| نوع شیر | کد محصول | سایز (mm) | فشار کاری | جنس بدنه |
|---|---|---|---|---|
| شیر کشویی | GSF | 50-300 | PN10-16 | چدن/فولاد |
| شیر پروانهای | BCL-BCF | 50-300 | PN10-16 | چدن داکتیل |
| گلوب | CGF | 50-300 | PN10-16 | فولاد کربنی |
| شیر یکطرفه | NLF-NSF | 50-300 | PN10-16 | چدن/فولاد |
| شیر کنترل | CAF | 50-300 | PN10-16 | استنلس استیل |
نکات کلیدی برای انتخاب شیر صنعتی:
1. فشار و دما: مطمئن شوید شیر انتخاب شده با فشار و دمای خط لوله شما سازگار است.
2. جنس بدنه و سیال: جنس شیر (چدن، استنلس استیل، برنج) باید با نوع سیال (آب، اسید، گاز) سازگاری داشته باشد.
3.استانداردها: به استانداردهای بینالمللی مانند API, ANSI, DIN توجه کنید.
نمایندگی شیرآلات میراب در اصفهان :
ما به عنوان نمایندگی رسمی شیرآلات صنعتی میراب، آماده ارائه مشاوره فنی و تأمین محصولات مطابق با نیازهای صنعتی شما هستیم. محصولات میراب با گارانتی اصالت و کیفیت و مطابق با استانداردهای روز دنیا عرضه میشوند.
✅ برای دریافت قیمت شیرآلات میراب می توانید از لینک زیر اقدام نمایید :
